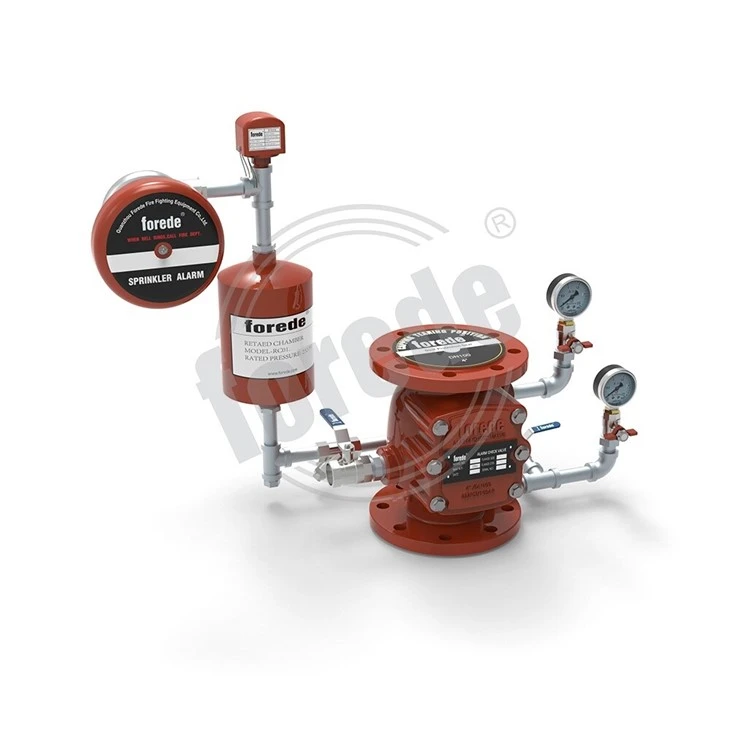

La válvula de alarma húmeda es una válvula de alarma de placa de cubierta, que se compone principalmente de un cuerpo de válvula, un anillo de asiento y un clac de válvula. Todo el cuerpo de la válvula está dividido en una cavidad superior e inferior por el clac de la válvula. La cavidad superior (lado del sistema) está conectada a la red de tuberías del sistema. La cavidad inferior (lado de suministro de agua) está conectada a la fuente de agua y el cuerpo de la válvula está equipado con un anillo de asiento. En el anillo de asiento, hay una pluralidad de orificios de ranura que conducen al tubo de entrada de agua del retardador.
Cuando el sistema está en el estado de servo, la ranura o el orificio del anillo de asiento está cubierto y cerrado por la tapa de la válvula, y el canal de agua de la alarma que conduce a la campana de alarma hidráulica está bloqueado; cuando la diferencia de presión superior e inferior alcanza un cierto valor, la tapa de la válvula se abre (inicio de presión diferencial), el agua fluye desde el lado del suministro de agua al lado del sistema, la campana de alarma suena y el sistema de extinción de agua rocía agua; cuando las presiones superior e inferior se abren con frecuencia, hay una pequeña válvula de llenado de agua en el disco de la válvula. Cuando la presión de la fuente de agua o de fugas fluctúa, la válvula de suministro de agua se puede usar para suministrar agua a la red de tuberías para equilibrar la presión en las cámaras superior e inferior, estabilizar la tapa de la válvula y evitar falsas alarmas.
Material | Cuerpo | Hierro dúctil |
Badajo | SS304 con NBR | |
Tubería | SS304 | |
Válvula de bola& colador& la válvula de retención | Latón | |
Gong del motor de agua | SS304 | |
Presión laboral | 12 bares | |
Presión de prueba de sellado | 24 bares | |
Temperatura aplicable | 4 ° C hasta 70 ° C | |
Instalación | Verticalmente | |
Capacidad de contacto del interruptor de flujo | DC24V, 0.5A | |
Conexión | Brida × Brida | |
Talla disponible | DN80 a DN250 (3 "a 10") | |
Etiqueta: válvula de retención de alarma para sistema de rociadores, China, fabricantes, proveedores, venta al por mayor, precio
1) Cuerpo de válvula de construcción de hierro dúctil, menos peso y resistencia adicional.
2) El mantenimiento fácil solo requiere desmontar la tapa de la válvula.
3) Todas las partes móviles pueden ser reparadas sin quitar la válvula de la posición instalada.
4) Diseño simple para una fácil instalación y operación.
5) Instalación vertical.
6) Certificado CCCF.
